Raft, Brim oder Skirt für eine optimale Druckbett-Filament Haftung?
Skirt, Brim und Raft sind Begriffe aus dem FFF (FDM) 3D-Druck, welche verschiedene Stützstrukturen für die ersten Druckschichten benennen.

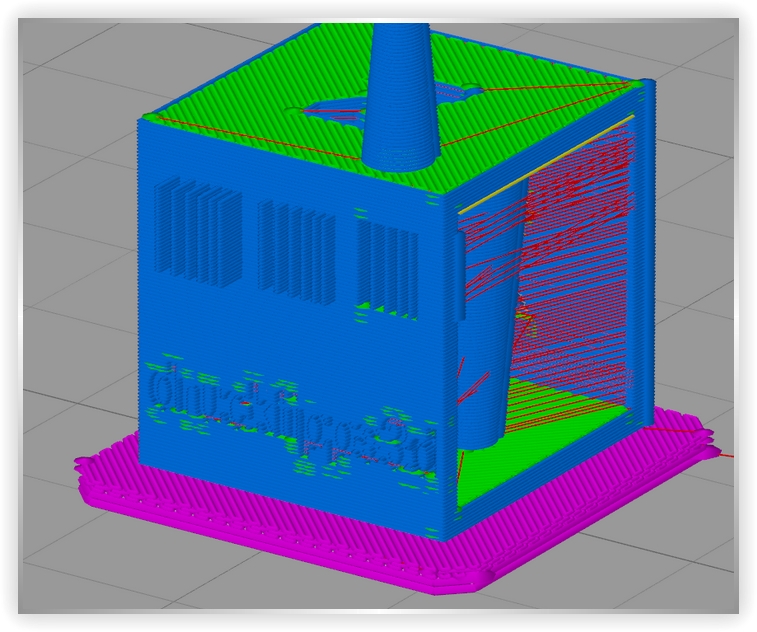

Raft
Ein Raft ist ein horizontales Gitterwerk aus Filamenten, das sich unter dem 3D-Druck befindet. Der 3D-Gegenstand wird nicht direkt auf die Druckplatte gedruckt, sondern auf eine Art Floß, dem Raft.
Rafts werden unter anderem bei ABS-Filament verwendet. Ein Raft soll Warping (Verziehen) verhindern und die Filamenthaftung auf dem Druckbett erhöhen.
Aber auch bei PLA-Filament kann die Stützstruktur „Raft“ bei Modellen mit kleiner Grundfläche die Haftung verbessern.
Je nach Anforderung und Filament kann das „Floß“ (Raft), auf dem das 3D-Objekt ausgedruckt wird, unterschiedlich gestaltet werden.
Vorteile Raft
Ein Raft kompensiert eventuelle geringe Adhäsionseigenschaften der Druckplatte und verbessert damit die Filamenthaftung, beugt gegen Warping vor.
Nachteile Raft
Raft verbrauchen viel Filament, das entsorgt werden muss, die Druckkosten in die Höhe treiben. Außerdem kann es schwierig sein, das gedruckte Modell vom Raft zu lösen. Auf jeden Fall muss nach der Trennung von Raft und 3D-Objekt die (rauhe) Unterseite des gedruckten Gegenstandes nachbearbeitet werden.
Skirt
Ein Skirt ist das Gegenteil von einem Raft. Ein Skirt ist eine gedruckte Kontur, die das 3D-Objekt auf der Grundfläche umgibt, aber an keinem einzigen Punkt berührt. So gesehen ist ein Skirt (Rock) keine Stützstruktur, sondern eine Hilfsstruktur.
Der Skirt wird auf das Druckbett extrudiert, bevor der eigentliche Druck des 3D-Modells beginnt. Durch die Beobachtung der gedruckten Kontur können verschiedene mögliche Probleme bereits vor dem eigentlichen Druckvorgang erkannt werden.
- Nivellierung der Druckplatte
- Druckbetthaftung
Der Anwender kann so bereits vor dem Druck die Wahrscheinlichkeit von Fehldrucken einschätzen und den Druckjob beenden.
Vorteile Skirt
Der umgebende, nicht mit dem 3D-Objekt verbundene Rand, ist eher ein Werkzeug für die „Schnelle Eingreiftruppe“, wenn sich Probleme beim 3D-Druck anbahnen. Sollte sich abzeichnen, dass die Filamentbahnen nicht auf der Druckplatte haften bleiben, kann der Druck abgebrochen werden.
Der Skirt ist eine Kontrollstruktur.
Nachteile Skirt
Der Nachteil des nützlichen Skirt besteht in der fehlenden Verbesserung der Filamenthaftung.
Brim
Bei dem „Brim“ handelt es sich um eine Stützstruktur im FFF 3D-Druck, ähnlich dem Raft. Der Brim dient ebenfalls zur Verbesserung der Materialhaftung zischen Filament und Druckbett. Im Gegensatz zum Raft fällt der Brim weniger opulent, wuchtig aus. Der Brim wird als Rand um das Werkstück herum gedruckt, nicht aber als „Floß“ unter dem 3D-Objekt.
Wie die Abbildung deutlich zeigt – es gibt keinen durchgehenden „Unterboden“. Das 3D-Objekt wird direkt auf die Druckplatte gedruckt. Lediglich ist der Rand etwas größer. Ein „Unterbau“ (Floß) wird jedoch nicht gedruckt.
Vorteile Brim
Ein Brim ist besonders bei Materialien wie ABS-Filament nützlich, da hier starkes Warping auftritt und durch die verbreiterte Grundfläche verhindert werden kann. Im Gegensatz zum Raft sind Drucke relativ einfacher von der Brim-Stützstruktur zu lösen.
Nachteile Brim
Nachbearbeitung ist auch hier nötig. Die Ränder müssen mit einem Cuttermesser angeschnitten werden. Die Oberfläche des Bodens bleibt jedoch „sauber“, da der Brim nicht unter das Objekt als „Floß“ gedruckt wird.
.
